Allume lit
Sous ce nom bizarre ce cache un petit projet tout simple.
Le but est d'allumer une lampe ou ruban de led lorsque je passe prés du lit.
En effet lorsque je rentre dans la chambre, j'allume la lumière du plafond pour pouvoir aller allumer la lampe de chevet.
Il me faut ensuite revenir éteindre la lumière du plafond.
J'ai donc pensé à un détecteur qui allumerais un ruban led situé le long du lit si je passe prés du lit.
Matos
Un détecteur IR :
Ce détecteur a 2 réglages, 1 pour la sensibilité du capteur, 1 pour le temps de commutation.
Un relais :
Un régulateur 5V :
Un bout de ruban led :
Et bien sur une alim 12V pour ce dit ruban…
Cablâge
L'alim va fournir 12V mais le capteur fonctionne en 5V.
D'où le régulateur qui va abaisser la tension de 12 à 5V.
Un petit schémas pour visualiser:

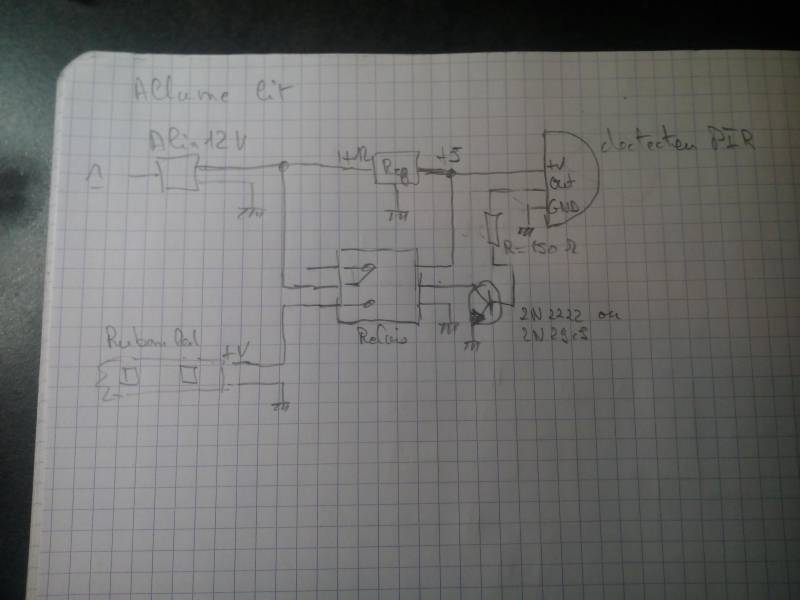

Voici le schémas final :
Donc on voit l'alim qui va à une borne du relais et qui alimente le régulateur.
Le régulateur alimente le capteur et le relais.
La commande du relais passe par un transistor, ce qui a pour effet de commuter le relais avec un niveau bas.
Donc en câblant directement la sortie du PIR, le relais commute si le PIR ne détecte rien.
Si il détecte quelques choses, le relais se met au repos.
Comme il s'agit d'un relais inverseur, on peu très bien utilisez le montage tel quel.
Mais le relais est donc constamment commuté quand rien se passe.
Pour palier a ce fonctionnement, j'ai ajouté un transistor npn qui inverse le signal.
J'ai mis ce que j'avais sous la main (2n2905) mais n'importe quel transistor NPN fonctionnera vu qu'il ne sera que bloqué/saturé.
Voilà, vous coller le ruban vers le bas sous le lit et le capteur proche de là où vous montez/descendez du lit.
Dernier Ajout
J'ai découvert que ce type de capteur PIR a déjà la possibilité d'ajouter une photorésistance.

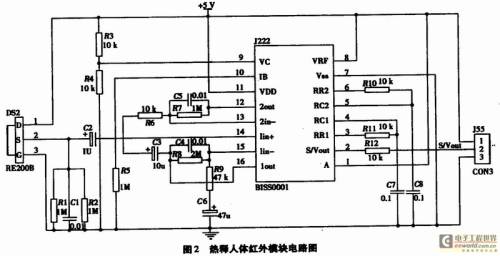

Si on regarde le schémas du PIR :
On vois que la photorésistance est prévue sur le capteur (R4) mais elle n'y est pas par défaut.
Il faut enlever le capuchon fresnel et à coté du capteur vous avez 2 trous.
il suffit de souder un photorésistance, en forçant un peu ça passe.
ATTENTION: il existe d'autres trous pour une autre configuration, suivez le circuit pour la pin 9.
Par contre vous n'avez pas la possibilité de régler le seuil, pour cela il vous faut trouver la résistance qui est entre la pin 9 et le +V et la remplacer par une résistance ajustable.(R3 sur le schémas)
Dans mon cas, l'originale a suffit.
Bilan
Voilà un petit montage simple qui rempli très bien sa fonction.
L'astuce de la photorésistance dans le PIR permet que cela s'allume seulement dans une pénombre prononcée.
En plus sans informatique, le montage est très réactive et, cerise sur le gâteau, réglable…
