Hardware specification
CPU	H2 Quad-core Cortex-A7 H.265/HEVC 1080P.
GPU	·Mali400MP2 GPU @600MHz, ·Supports OpenGL ES 2.0
Memory (SDRAM)	256MB/512MB DDR3 SDRAM(Share with GPU)(256MB version is Standard version)
Onboard Storage	TF card (Max. 32GB)/ Spi Flash
Onboard Network	10/100M Ethernet RJ45 POE is default off.
Onboard WIFI	XR819, IEEE 802.11 b/g/n
Audio Input	MIC
Video Outputs	Supports external board via 13pins
Power Source	USB OTG can supply power
USB 2.0 Ports	Only One USB 2.0 HOST, one USB 2.0 OTG
Buttons	Power Button
Low-level peripherals	26 Pins Header, compatible with Raspberry Pi B+, 13 Pins Header, with 2x USB, IR pin, AUDIO(MIC, AV)
LED	Power led & Status led
Supported OS	Android, Lubuntu, Debian, Raspbian

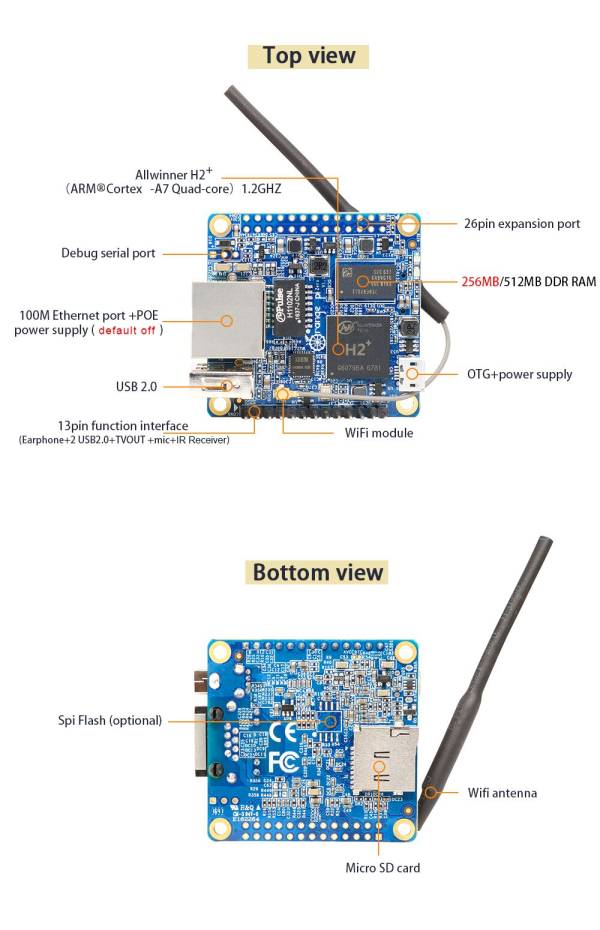

Interface definition
Product size	48 mm × 46mm
Weight	26g

Soft OS

On pourra trouver les OS spécifiques pour l'Orange PI ici :
http://www.orangepi.org/downloadresources/

Une fois la carte SD prête, voici une doc pour afficher sur une console le démarrage :
https://www.sigmdel.ca/michel/ha/opi/OPiZ_uart_en.html§
ATTENTION : Utiliser une convertisseur TTLS en 3V !
J'ai grillé le port avec du 5V….

DOMOTICZ

Pour installer domoticz, je suivi ce lien :
https://www.sigmdel.ca/michel/ha/opi/domopiz_01_fr.html

Vous trouverez plein de doc pour configurer l'OrangePI.
Pour installer domotcz :

sudo curl -L install.domoticz.com | bash

Problèmes rencontrés !

J'ai grillé la connexion série avec du 5v au lieu de 3V !
Ma version de linux ne prend pas en compte mon interface RFlink qui utilise une arduino chinois avec un chipset ch341.
Utiliser une nouvelle distrib est compliqué avec le port série grillé…
