Cet automate est dit “général” parce qu'il sera présent dans toutes les pièces.
Un Esp gérera :

1. Un capteur de lumière
2. Un capteur barométrique (pression atmosphérique et température)
3. Un radar Doppler.

Accessoirement on a la possibilité d'ajouter :

1. x éléments en i2C (écran, capteurs…)
2. Un émetteur RF433MHz

Cet automate pourra communiquer en MQTT, donc émettre des données et recevoir des ordre.
Ces applications pourront être :

• Mode alarme
  1. Signaler la détection avec son radar.
  2. Eteindre/allumer les lumières (Interrupteur RF)
  3. …
• Mode courant
  1. Envoyer les données de ses capteurs vers une centrale domotique ou autre.

  2. Eteindre la lumière ou autre en cas de non détection.
  3. …

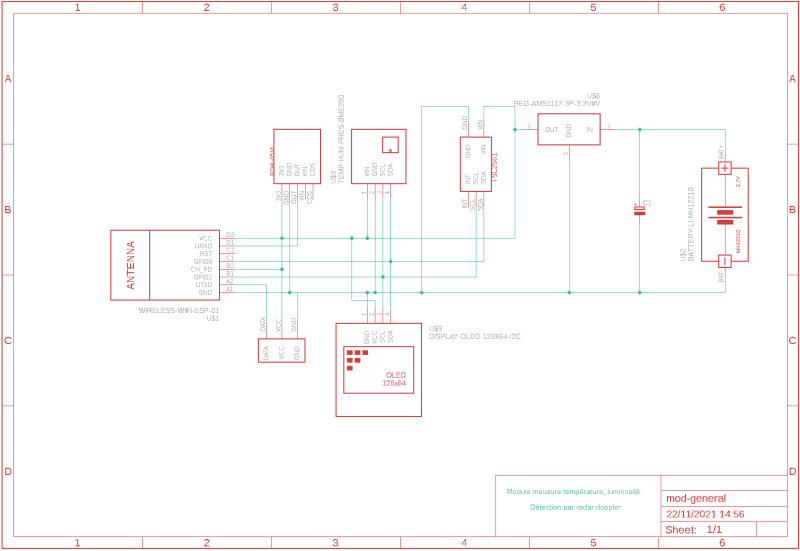

Le matériel le plus courant sera :

• Esp01 - Intelligence du module.
• BMP280 - Capteur de pression, température.
• TSL2761 - Capteur de luminosité.
• RCWL-0516 RCWL - Capteur Radar à micro-ondes.
• AMS1117 800MA - Alimentation électrique abaisseur 3.3.

Le TX du port est libre, on peu mettre un capteur/actionneur.
J'ai mis un émetteur RF 433MHz.
Sur le port I2C, j'ai ajouté un écran OLED, 4 broches, 0.96 pouces, 128×64. Qui me permettra d'afficher les mesures des capteurs.

Le module émetteur RF et l'afficheur OLED peuvent être supprimés pour moins de frais.

Ebauche sur :
