Cube led
l'idée est de reproduire un cube/sphère avec une animation lumineuse.
Le plus facile est d'utiliser des matrices 8×8 ws2412, 5 matrice formeront les côtés d'un cube. La base contiendra les connecteurs et boutons.
Matos
5x matrices leds WS2812B
1x ESP8266 D1 WEMOS
Résistances et capacités.
Schémas
Super simple !
```
┌──────────────┐
│ Alim 5V 5A+ │
└──┬───────┬───┘
│ │
5V GND ────┬────────────── GND D1 Mini
│
└────────────── GND Matrices LED
D1 Mini D4 ───[330Ω]────────────── Data LED matrice 1
│
Data matrice 2
│
Data matrice 3
│
Data matrice 4
│
Data matrice 5
D1 Mini D3 ────┬── Bouton ── GND
```
### Connexions
| D1 Mini Pro | Composant |
| ————- | ———– |
| D4 (GPIO2) | Data LED WS2812 |
| D3 (GPIO0) | Bouton (autre borne → GND) |
| 5V | Alimentation externe LED |
| GND | GND commun (LED + alimentation) |
On mettra une résistances d'environ 330Ohms entre le D1 et le DATA des leds
Une de 1 ou 10K en pull up entre le D1 et le bouton.
On peu aussi ajouter une capacités de 100()0µF en parallèle avec l'alimentation.
Programme
J'ai massivement utilisé l'IA pour créer les animations. Le faire moi même m'aurait pris un temps considérables.
Le projet est encore en cours de développement.
Vous le trouverez sur github.
https://github.com/patbidouille/cube-led
Montage

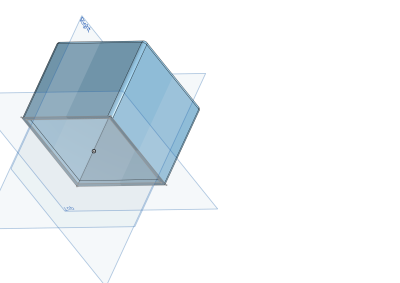

J'ai crée un support pour mon cube :

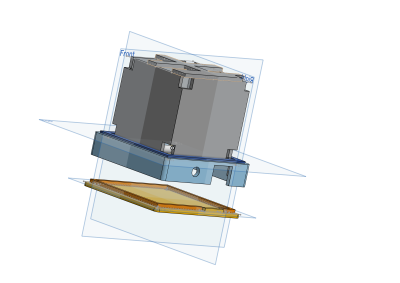

Ainsi qu'un capot pour faire plus jolie et avoir une diffusion des lumières des leds
)
